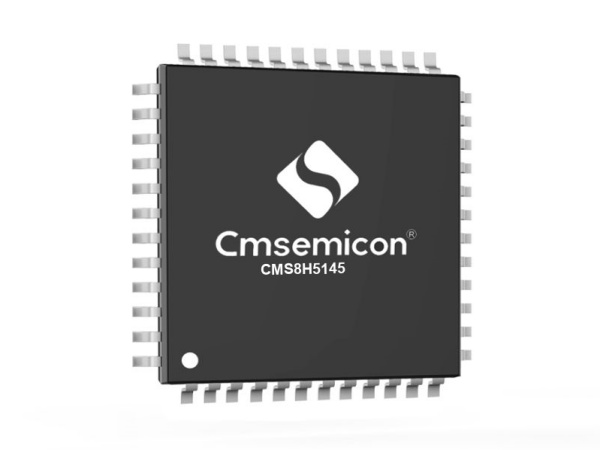

中微CMS8H5145：高精度計量額溫槍芯片解決方案的革新者
發布日期:2025-03-13
點擊次數:163
在健康監測設備領域，額溫槍作為一種非接觸式體溫測量工具，因其便捷性和高效性，廣泛應用于醫療、家庭和公共場所。然而，額溫槍的設計對芯片提出了嚴苛要求：高精度、低功耗、快速響應以及環境溫度補償能力。中微半導體推出的CMS8H5145芯片，憑借其卓越的性能和高度集成化設計，成為額溫槍解決方案的理想選擇。
一、CMS8H5145的核心技術優勢
高精度ADC：精準測溫的基石
CMS8H5145內置24位Σ-Δ ADC，支持雙路差分輸入，增益可調（1~256倍），有效分辨率高達20.6位，確保微小溫度變化的精準捕捉18。
環境溫度補償：通過內置溫度傳感器和NTC電阻分壓計算，實現環境溫度的實時補償，提升測量精度至±0.2℃58。
低噪聲設計：集成斬波開關和系統斬波功能，有效抑制噪聲干擾，確保信號穩定性1。
低功耗設計：延長設備續航
多級電源管理：支持多種低功耗模式，休眠電流低至1μA，適合電池供電場景18。
高效能內核：基于8051架構，主頻高達48MHz，在保證性能的同時優化能耗1。
高度集成化：簡化設計流程
內置LCD/LED驅動：支持多種顯示配置（如4COM×33SEG），無需外置驅動芯片，減少PCB面積和BOM成本18。
豐富外設接口：集成3個UART、1個SPI、1個I2C接口，支持多種傳感器和通信模塊的擴展1。
二、CMS8H5145在額溫槍中的應用設計
信號采集與處理
熱電堆傳感器接口：通過雙路差分輸入，直接連接熱電堆傳感器，實現紅外信號的精準采集18。
信號放大與濾波：內置低失調運放和比較器，支持高倍數放大和低通濾波，提升信號質量1。
溫度補償算法
環境溫度測量：通過內置溫度傳感器和NTC電阻分壓，實時計算環境溫度，修正測量誤差58。
動態校準：支持開機自動校準和手動校準，確保長期使用的準確性1。
用戶交互與顯示
LCD顯示驅動：內置驅動支持多種顯示模式，實時顯示體溫、電量等信息18。
蜂鳴器提示：集成蜂鳴器驅動模塊，提供聲音提示功能，增強用戶體驗1。
三、成功案例與未來展望
某知名醫療設備廠商采用CMS8H5145方案，開發了一款高精度額溫槍?zhuān)瑴y(cè)量范圍32℃~43℃，精度達±0.2℃，年銷量突破100萬臺8。
未來展望
智能化升級：結合藍牙模塊，實現數據上傳至手機APP，支持健康管理功能5。
多功能集成：擴展血氧、心率監測功能，打造一體化健康監測設備8。
中微半導體的CMS8H5145憑借其高精度、低功耗、高集成度的核心優勢，不僅解決了額溫槍設計中的技術難題，更為智能健康設備的未來發展提供了強大支持。無論是醫療級設備還是家用產品，CMS8H5145都能為用戶帶來高效、精準的體溫測量體驗。
