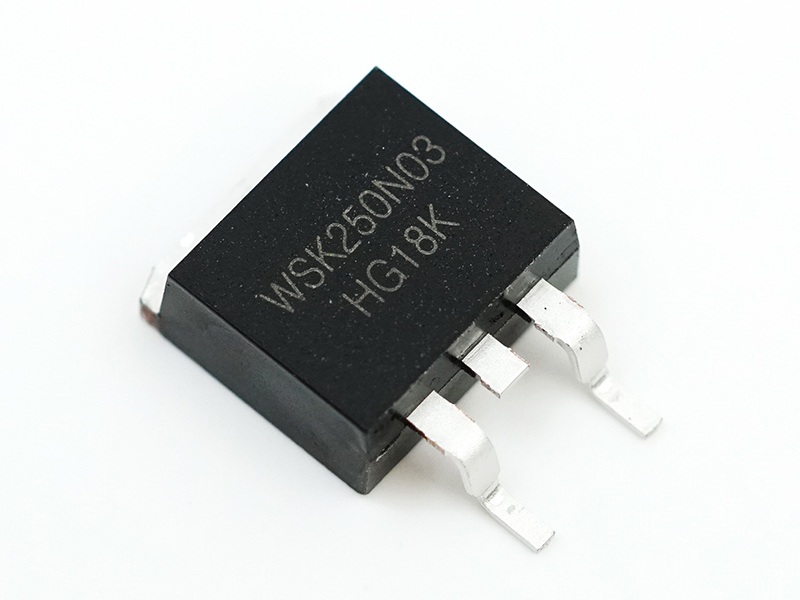

它屬于電壓控制型半導體器件。具有輸入電阻高(108 109 Ω )、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點，在電力電子技術中有著越

來越廣泛的應用。

MOS管一般的應用范式是在MOS 管的柵極加一占空比可調的電壓來控制MOS管的導通與截止，施加在MOS管柵極上的這占空比可調的電路裝置被稱之為MOS管的驅動裝置。由于MOS管的

柵極與源極、柵極以及漏極間都存在分布電容，該分布電容的存在，使得所述MOS管柵極上的驅動電壓從最低到最高， 或從高到低需要一定的時間，分布電容越大，柵極上的驅動電

壓上升或下降的時間越長。另一方面，MOS管的驅動電壓正常需要IOV到15V，當驅動電壓低于8伏時，以及柵極上驅動電壓上升或下降過程中，MOS管處于一種非完全截止也非完全導

通的過渡階段，在這過渡階段的過程中，既有電流流過MOS管又有電壓夾在漏極與源極之間，該電壓與該電流的乘積就產生了一個較大的損耗功率，特別對于大功率MOS管來說，這種

功率損耗還是較大的，容易導致發熱而損壞MOS管，現有技術的MOS管的驅動裝置，一般包括電源模塊和驅動模塊，電源模塊提供電源，驅動模塊只具備簡單產生MOS管柵極驅動電壓

的功能，顯然現有技術的 MOS管的驅動裝置不能很好地解決前述所提及的問題，為此現有技術有進一步改進的必要。

帶電壓檢測功能的大功率MOS管驅動裝置，以克服現有技術存在的問題。一種帶電壓檢測功能的大功率MOS管驅動裝置，包括驅動模塊、電源模塊，所述電源模塊的輸出接至驅動模

塊，其要點在于還包括微處理器、與非門、電壓檢測模塊以及柵極放電控制模塊，所述微處理器的輸出端包括驅動信號輸出端和使能信號輸出端，前述二個輸出端分別接至與非門的

二個輸入端，與非門的輸出端接至驅動模塊，電壓檢測模塊的輸入端接至電源模塊，電壓檢測模塊的輸出端接至微處理器，柵極放電控制模塊的輸入端接至驅動模塊的輸出端，柵極

放電控制模塊的控制端聯接至微處理器的驅動信號輸出端。這種帶電壓檢測功能的大功率MOS管驅動裝置，微處理器的驅動信號輸出端和使能信號輸出端分別聯接與非門的二個輸入

端，微處理器的驅動信號輸出端輸出驅動信號，使能信號輸出端輸出使能信號，而使能信號的輸出，受控于電壓檢測模塊的輸出，只有在電源模塊提供的電壓大于設定值時，微處理

器才輸出使能信號，同時由于與非門的輸出同時受控于與非門的二個輸入端，為此，在電源模塊提供的電壓低于規定值時，與非門的輸出端是無驅動信號輸出的，這樣就有效防止了

MOS管在低電壓情況下工作，即有效防止因這樣的情況損壞MOS管。這種電壓檢測功能的大功率MOS管驅動裝置，由于柵極放電控制模塊的控制端聯接至微處理器的驅動信號輸出端，

由于驅動模塊與該驅動信號輸出端間是介設有一與非門的，為此可確保MOS管截止時通過柵極放電控制模塊釋放掉由于MOS管的柵極與源極、柵極以及漏極間都存在分布電容而存儲的

電量，使MOS管快速截止。至于提升 MOS管的導通速度問題，通過提升驅動模塊的驅動能力和將驅動模塊的輸出電壓值設置在適當?shù)乃絹砑右越鉀Q的。依前所述，顯然目的得以實

現。

較佳實施例提供的一種帶電壓檢測功能的大功率MOS管驅動裝置結構圖。1為微處理器、2為與非門、201為使能信號輸出端、202為驅動信號輸出端、3 為驅動模塊、4為柵極放電控制

模塊、5為電源模塊、6為MOS管、7為電壓檢測模塊。

具體實施方式以下將結合較佳實施例提供的裝置及其作進一步說明。本較佳實施例提供的包括驅動模塊3、電源模塊5，電源模塊5的輸出接至驅動模塊3，其要點在于還包括微處理器

1、與非門2、電壓檢測模塊7以及柵極放電控制模塊4，微處理器1的輸出端包括驅動信號輸出端202和使能信號輸出端201，前述二個輸出端分別接至與非門2的二個輸入端，與非門2

的輸出端接至驅動模塊3，電壓檢測模塊7的輸入端接至電源模塊5，電壓檢測模塊7的輸出端接至微處理器1，柵極放電控制模塊4的輸入端接至驅動模塊3的輸出端，柵極放電控制模

塊4的控制端聯接至微處理器1的驅動信號輸出端202。

權利要求包括驅動模塊、電源模塊，電源模塊的輸出接至驅動模塊，其要點在于還包括微處理器、與非門、電壓檢測模塊以及柵極放電控制模塊，微處理器的輸出端包括驅動信號輸

出端和使能信號輸出端，前述二個輸出端分別接至與非門的二個輸入端，與非門的輸出端接至驅動模塊，電壓檢測模塊的輸入端接至電源模塊，電壓檢測模塊的輸出端接至微處理

器，柵極放電控制模塊的輸入端接至驅動模塊的輸出端，柵極放電控制模塊的控制端聯接至微處理器的驅動信號輸出端。



裝置包括驅動模塊、電源模塊，電源模塊的輸出接至驅動模塊，其要點在于還包括微處理器、與非門、電壓檢測模塊以及柵極放電控制模塊，微處理器的輸出端包括驅動信號輸出端

和使能信號輸出端，前述二個輸出端分別接至與非門的二個輸入端，與非門的輸出端接至驅動模塊，電壓檢測模塊的輸入端接至電源模塊，輸出端接至微處理器，柵極放電控制模塊

的輸入端接至驅動模塊的輸出端，控制端聯接至微處理器的驅動信號輸出端，解決了現有技術存在的損耗功率較大的問題。
