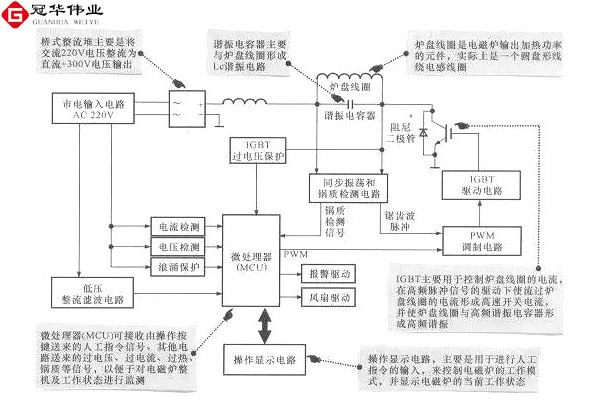

圖：一般的操作顯示電路圖

電子電路的意義

電路圖通常是指用電路元件符號表示電子元器件連接線路的圖。電路圖是人們?yōu)榱搜芯俊⒐こ桃?guī)劃的需要，用物理電學的標準化符號繪制的一種表示各元器件組成及元器件關系的原理布局圖，通過電路圖可以知道實際電路的情況。這樣，我們?cè)诜治鲭娐窌r(shí)，就不

需要把實物翻來覆去，拆解重裝，只要拿著一張圖紙就可以了。在設計電路時，也可以從容地在紙上或電腦上進行，確認線路完善后再進行實際安裝，通過調試、改進，直至成功。我們更可以應用先進的專業計算機軟件來進行電路的輔助設計，甚至可以進行虛擬

的電路實驗，大大提高工作效率。

看懂電氣控制電路圖的基本方法和技巧說明

1、從基本元器件入手，為識別電路圖打下良好的基礎。

電子元器件是電子產品的基礎。因此，了解電子元器件的基本知識，掌握電路中不同元器件的電路符號和各元器件的基本特征是識別電路圖的第一步。

2、掌握基本單元電路，為識別復雜電路打下基礎。

在學習基本單元電路時，要掌握基本單元電路的原理、電路的功能和特點、電路的典型參數、電路的組成、各組成部分在電路中的作用和電路調試方法等等。

3、分解復雜電路，轉換成基本單元電路。

復雜的電路分成基本單元電路，可以根據一個基本單元電路的功能和特征來分析整個復雜的電子電路，設計出各色各樣的電路。

4、掌握基本電路單元之間的連接方法。

耦合是指信號由第一級向第二級傳遞的過程，一般不加注明時往往是指交流耦合?；締卧娐分g可以直接連接起來的，叫做直接耦合；通過變壓器的初、次級間的磁感應來實現信號的連接，叫做變壓器耦合；用電容來連接，叫做電容耦合。

5、明確各分體元器件在電子電路中所起的功效。

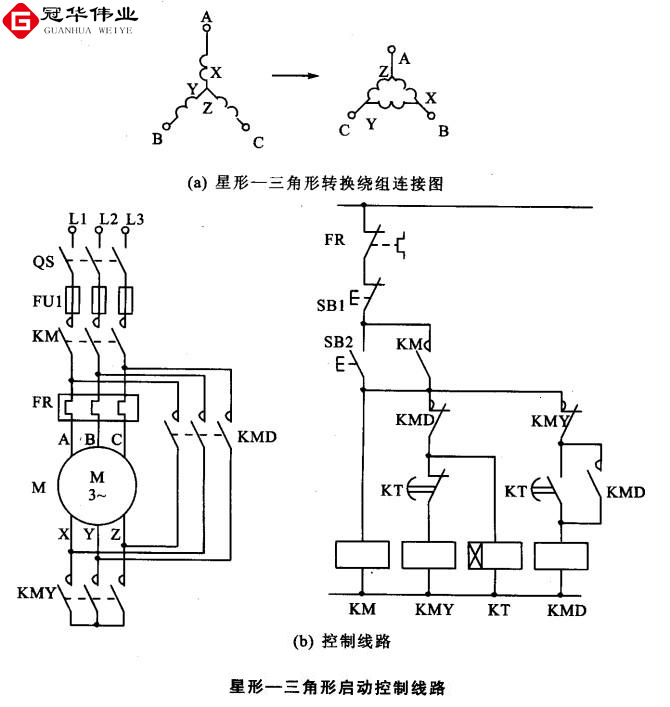

                                                                                                                                                                                                 圖：星形-三角形啟動控制線路圖

看懂電氣控制電路圖

電氣控制系統電路原理圖的一般是先查詢主電路，隨后看輔助電路，然后通過輔助電路回路來研究主電路控制管理程序，電氣控制系統電路原理圖分為主電路和輔助電路，主電路是整個電氣控制系統線路中的大電流所通過的那部分，包含了連接在電源到電機之間

的電子元器件。輔助電路是控制電路中除主電路以外的其它所有電路，其電流相對較小。

1、分析主電路：

無論線路設計還是線路分析都應該先從主電路入手。主電路的作用是保證整個系統正常運轉要求的實現。從主電路的構成可以通過分析，得到電機或執行電器的類型、工作方式，還有起動、轉向、調速、制動等控制要求與保護要求內容。

2、分析控制電路：

主電路的各控制要求由控制電路實現，采用“化整為零”、“順藤摸瓜”的原則，將控制電路按功能分解為多個局部控制線，從電源和主令信號，經過邏輯判斷，寫出控制流程，簡單易懂地表現電路的自動運行過程。

3、分析輔助電路：

輔助電路包括執行元器件的工作狀態顯示、電源顯示、參數測定、照明和故障報警等。這部分電路具有相對獨立性，起輔助作用但又不會影響主要功能。輔助電路中很多部分是受控制電路中的元器件來控制的。

4、分析聯鎖與保護環節：

有些電路圖會涉及生產機械，對于安全性、可靠性有很高的要求，要實現這些要求，除了合理地選擇拖動、控制方案外，在控制線路中還需要進行設置一系列電氣保護和必要的電氣聯鎖。在生產機械相關的大型器械電氣控制原理圖的分析過程中，電氣聯鎖與電氣

保護環節是一個重要內容，不能遺漏。

5、總體檢查：

經過“化整為零”把電路圖分解成各個基本電路，在逐步分析了每一個基本電路的工作原理以及各基本電路之間的控制關系之后，還要用“集零為整”的方法對整個控制線路進行檢查，看是否有遺漏。特別要從整體角度去進一步檢查和理解各控制環節之間的聯系，以達

到正確理解整個電氣控制電路原理圖中每一個電子元器件的作用。

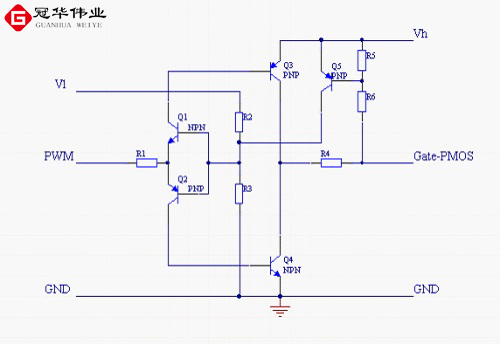

                                                                                                                                                                       圖：P溝道MOS管驅動電路圖

看電氣控制電路圖主電路的步驟

1、看清主電路中電氣設備

電氣設備是指電氣設備或電氣設備的耗電量，首先要看到電器的圖表，它們的類別、使用、接線方法和一些不同的要求

2、要了解用電設備是用哪種電子元器件控制的

控制電氣設備的方法很多，有的直接用開關控制，有的用MOS管，有的用各種啟動器控制，有的用接觸器控制。

3、弄清楚主電路中所用的控制電器及保護電器

主電路中用的控制電器是指除常規接觸器以外的其他控制元件，如電源開關（轉換開關及空氣 、萬能轉換開關。主電路中用的保護電器是指短路保護器件及過載保護器件，如空氣斷路器中電磁脫扣器及熱過載脫扣器的規格、熔斷器、熱繼電器及過電流繼電器等元

件的用途及規格。一般來說，對主電路作如上內容的分析以后，即可分析輔助電路。

4、看電源

要了解電源電壓等級，是380V還是220V，是從母線匯流排供電還是配電屏供電，還是從發電機組接出來的。

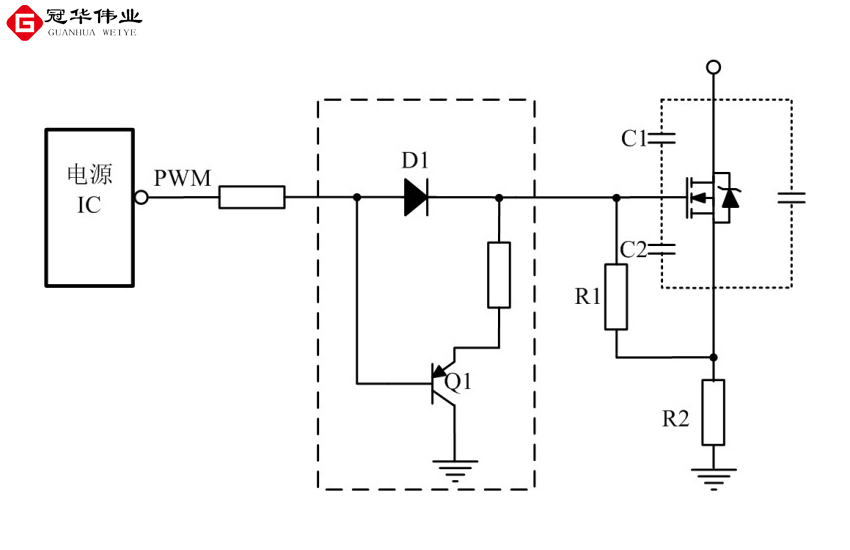

                                                                                                                                                                             圖：MOS管開關LED電路圖

看電氣控制電路圖輔助電路的步驟

如何看懂電子電路圖，輔助電路包含控制電路、信號電路和照明電路。分析控制電路，根據主電路中各電動機和執行電器的控制要求，逐一找出控制電路中的其他控制環節，將控制線路化整為零，按功能不同劃分成若干個局部控制線路來進行分析。如果控制線路

較復雜，則可先排除照明、顯示等與控制關系不密切的電路，以便集中精力進行分析。

1、看電源

首先看清電源的種類，是交流還是直流。其次，要看清輔助電路的電源是從什么地方接來的，以及它的電壓等級。電源一般是從主電路的兩條相線上接來，其電壓為380V。也有從主電路的一條相線和一條零線上接來，電壓為單相220V；此外，也可以從專用隔離電

源變壓器接來，電壓有140V、127V、36V、6.3V等。輔助電路為直流時，直流電源可從整流器、發電機組或放大器上接過來，其電壓一般為24、12、6、4.5、3V等。輔助電路中的一切電子元器件的線圈額定電壓必須與輔助電路電源電壓一致。否則，電壓低時電子

元器件不工作；電壓高時，則會把電電子元器件線圈燒壞。

2、了解控制電路中所采用的各種繼電器和接觸器的用途

如果是采用了一些特殊結構的繼電器，還應該對它們的工作原理進行了解。

3、根據輔助電路來研究主電路的工作情況

分析了上面的內容再結合主電路中的要求，就可以分析整個輔助電路的工作過程?？刂齐娐房偸前垂ぷ黜樞虍嬙趦蓷l水平電源線或兩條垂直電源線之間的。因此，也就可從方向來進行分析。對于復雜的輔助電路，在電路中整個輔助電路相當于構成一條大回路，在

這條大回路中又分成幾條獨立的小回路，每條小回路控制一個用電器或一個動作。

當某條小回路形成閉合回路且有電流通過時，在回路中的電子元器件（接觸器或繼電器）則開始工作，把用電設備接入或切除電源。在輔助電路中一般是靠按鈕、MOS管或轉換開關把電路接通的。對于控制電路的分析必須要結合主電路的工作要求來進行，只有全

面了解主電路對控制電路的要求以后，才能真正掌握控制電路的工作原理，不能夠孤立地看待各部分的動作原理，而應該注意各個動作之間是否有相互制約的關系，如電動機正、反轉之間應設有聯鎖等。

當某條小回路形成閉合回路且有電流通過時，在回路中的電子元器件（接觸器或繼電器）則開始工作，把用電設備接入或切除電源。在輔助電路中一般是靠按鈕、MOS管或轉換開關把電路接通的。對于控制電路的分析必須要結合主電路的工作要求來進行，只有全

面了解主電路對控制電路的要求以后，才能真正掌握控制電路的工作原理，不能夠孤立地看待各部分的動作原理，而應該注意各個動作之間是否有相互制約的關系，如電動機正、反轉之間應設有聯鎖等。

4、研究電器元件之間的相互關系

電路中的一切電器元件都不是孤立存在的，而是相互聯系、相互制約。這種相互控制的關系有時表現在一條回路中，有時表現在幾條回路中。
